中心型蝶閥和雙偏心蝶閥的區別

發布時間：2021-12-16 14:35:53

蝶閥根據結構形式的不同，可以分為：中心型蝶閥、單偏心蝶閥、雙偏心蝶閥、三偏心蝶閥。在這幾種蝶閥中，中心型蝶閥和雙偏心蝶閥都是常見的軟密封蝶閥，都是用在低壓、常溫的管道環境之中。那么中心型蝶閥和雙偏心蝶閥的區別是什么呢？般德閥門為您做介紹。QmX般德閥門

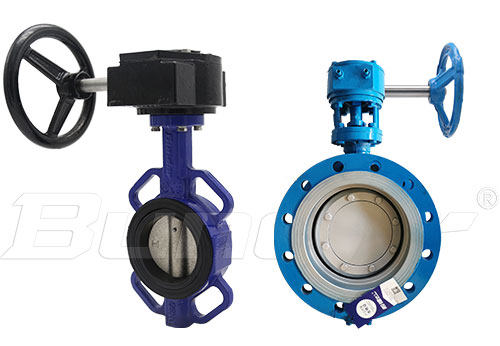

中心型蝶閥和雙偏心蝶閥 QmX般德閥門

中心型蝶閥，也叫中線蝶閥，其結構特征是：蝶板中心、閥軸中心與閥體通道中心在同一個位置上，閥門在啟閉時，蝶板旋轉與閥座之間會有刮擦現象發生。中心型蝶閥的優勢在于蝶板與軟密封的閥座產生擠壓，密封性能好很好，泄漏量為0。但這類蝶閥也有缺點，第一個就是上面提到的刮擦現象，會縮短閥座使用壽命；第二個就是軟密封閥座不耐高溫高壓。QmX般德閥門

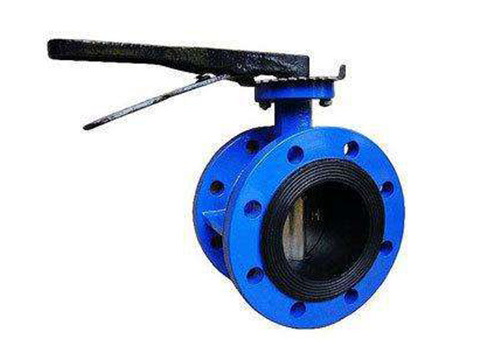

中線蝶閥 QmX般德閥門

中心型蝶閥多用在給排水管道上，過的介質多為清水、蒸汽等。QmX般德閥門

雙偏心蝶閥，一種高性能蝶閥，雙偏心，顧名思義就是閥軸的中心產生了兩次偏移，既偏離蝶板中心、也偏離了閥體通道中心。這種結構設計的好處是，當閥門開啟時，蝶板可以迅速的脫離閥座，與閥座之間的刮擦現象也大大的消除掉，降低了閥門開啟時的阻力，降低了磨損，提高了閥座使用壽命。但是因為刮擦沒有了，也就等于蝶板與閥座之間的擠壓也減少了，這使得閥門的密封性能好得不到保障，會有一定的泄漏量產生。QmX般德閥門

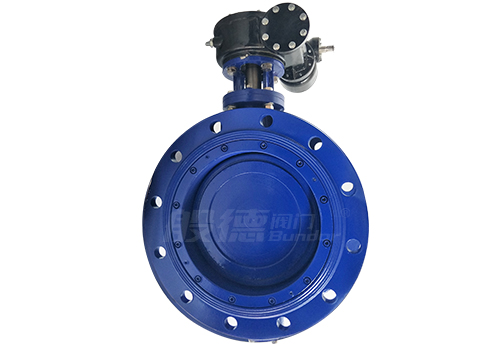

雙偏心蝶閥 QmX般德閥門
