你知道三偏心蝶閥是哪三偏嗎？一般的蝶閥為單偏心或雙偏心結構，偏心的目的在于使蝶板開至大約20°之后，閥座與密封面之間脫離，從而減少摩擦。雙偏心結構是在設計時將軸偏離密封體面中心線，形成第一偏心；軸微偏離管路中心線，形成第二偏心。這兩個偏心的目的是在閥門開關行程中，減少閥座與密封圈之間的摩擦。三偏心金屬密封蝶閥在雙偏心的基礎上增加了一個偏心角，不僅利用了原有的凸輪效應，而且完全消除了90°行程中閥座與密封之間的摩擦。

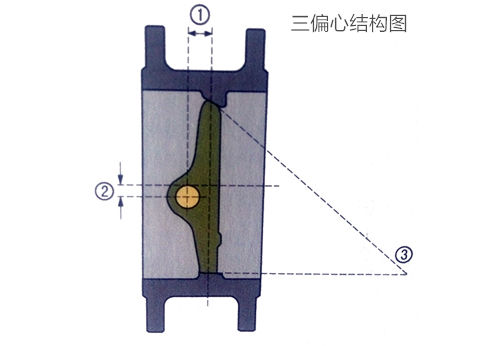

圖一

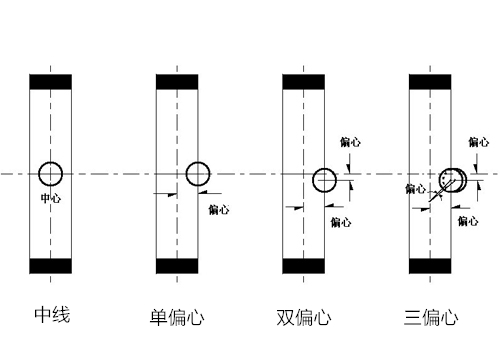

圖二
三偏心蝶閥是哪三偏：
第一偏心——軸偏離密封面中心線，按此原理設計制造的蝶閥通常稱為單面偏心蝶閥。
第二偏心——軸微偏離管路及閥門中心線，按照一偏心和二偏心原理設計制造的蝶閥，通常稱為雙偏心蝶閥。
第三偏心——由圖可知，三偏心結構比二偏心結構多了一個偏心角，蝶板密封面采用偏心錐面。從幾何形狀上使得蝶板與密封圈在閥門整個開關行程中完全脫離。這一獨特的偏心組合，既利用了凸輪效應，又完全消除了摩擦，從而實現閥門的90°行程中，蝶板與閥座密封圈之間無摩擦，消除了磨損泄漏的難題。
三偏心金屬密封蝶閥優化了蝶板與閥座密封圈之間的接觸特征。絕大多數蝶閥接觸角為3°~12.5°，此范圍為鎖定錐度范圍，會產生很高的密封轉矩和開啟轉矩證。
三偏心金屬密封蝶閥密封面的接觸角大于鎖定錐度范圍，從幾何形狀上排除了卡死的可能，從而確保閥門開關所需轉矩在閥門整個使用年限內不會產生很大的變化。
