隔膜閥G41J-10/16C

【產品型號】: G41J-10/16C

【通徑】: DN25-DN200

【公稱壓力】: PN10/16

【適用溫度】: 0～80℃

【適用介質】: 水、油、氣等

【閥體材質】: WCB

應用領域：

市政建設 化工電力石油給排水

在線詢價

咨詢熱線：

13821179269（微信同號）

 首頁 > 產品 > 其他閥門 > 隔膜閥

更新時間：2020-08-14 16:42:24

產品介紹

產品優點

精密鑄造閥體

閥體為精密鑄造閥體，材質WCB達標、外觀精細，無沙眼；
精密數控機床加工

閥體和內件采用精密數控機床加工，保證精度；
特殊配方煉制

襯膠為特殊配方煉制，非再生膠，壓制平整，工藝穩定；
維護費用低

隔膜可更換，維護費用低；
環氧樹脂噴涂

外觀采用環氧樹脂噴涂，噴涂厚度達到250μm；
嚴格打壓測試

每臺閥門均經過嚴格的打壓測試。

產品介紹

隔膜閥是一種特殊形式的具有截斷功能的閥門，它的結構形式與一般的閥門不同，屬于新型閥門。隔膜閥的結構形式與一般閥門大不相同，是一種新型的閥門，是一種特殊形式的截斷閥，它的啟閉件是一塊用軟質材料制成的隔膜，把閥體內腔與閥蓋內腔及驅動部件隔開。般德G41J-10/16C隔膜閥產品配置：閥體：WCB+EPDM，閥板：WCB，膜片：EPDM，閥桿：2Cr13。廣泛應用于市政建設、電力、給排水、石油化工等領域。

產品參數

相關產品

執行標準	名稱	設計制造		結構長度	法蘭連接		檢驗試驗
執行標準	參照標準	GB/T 12239		JB1688	GB/T 9113		GB/T 13927

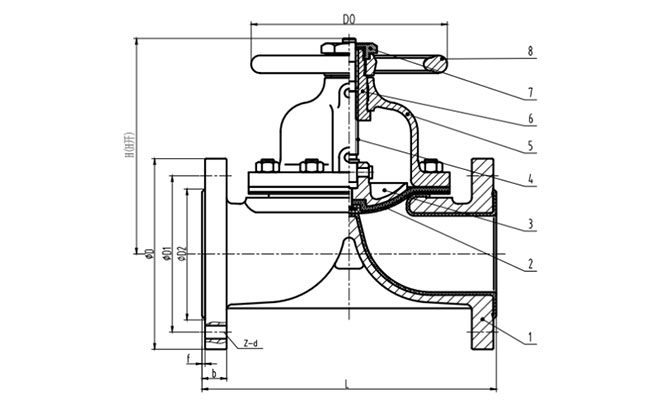

主要零部件信息	名稱	1-閥體		2-膜片	3-閥板		4-閥桿
主要零部件信息	材質	WCB+EPDM		EPDM	WCB		2Cr13
尺寸信息	DN	NPS	L	φD	φD1	φD2	b	Z-d
	25	1''	145	115	85	68	16	4-14
	32	1 1/4''	160	140	100	78	18	4-18
	40	1 1/2''	180	150	110	88	18	4-18
	50	2''	210	165	125	102	20	4-18
	65	2 1/2''	250	185	145	122	20	4-18
	80	3''	300	200	160	133	22	4-18
	100	4''	350	220	180	158	24	8-18
	125	5''	400	250	210	184	26	8-18
	150	6''	460	285	240	212	26	8-22
	200	8''	570	340	295	268	28	8-22/12-22

以上信息僅供參考，般德閥門保留更新最新設計的權利，如有疑問請您聯系在線客服。
