可提供試壓報告
所有般德的產品，均可提供出廠試壓報告。
-
球墨鑄鐵實心閥體
QT450-10球鐵閥體、球化率3 級，抗拉強度450Mpa，延展率10%以上。相同厚度情況下，抗拉強度是灰鐵體的2倍，可適用的工作壓力更高。
-
覆膜砂工藝鑄造閥體
口徑，標準，壓力，般德logo等鑄字清晰，美觀大方。
-
高彈性閥座橡膠
閥座橡膠含膠率50%，經仿真啟閉實驗1萬次以上，無泄漏。
-
軟靠背閥座
無須借助專業設備，閥座可手動拆裝。
-
無銷軸板連接結構
蝶板和閥軸采用無銷連接，可以完全避免因裝銷釘引起的泄露和腐蝕。閥軸易拆卸，便于更換閥座。
-
強支撐密封閥軸
閥軸由4道無油軸承支撐，3道O-ring密封，扭矩較低，密封可靠。
-
不銹鋼螺栓
螺栓采用不銹鋼材質，穩定可靠，防銹能力強。
-
圓潤球鐵手柄
手柄采用球鐵材質，比沖壓手柄耐銹蝕能力強33%左右；彈簧，銷子材質均為304，抗腐蝕強，更耐用。半圓形握把兒，無棱角，手感好。
產品介紹
- 產品優點
- 產品參數
- 產品專利
- 售后服務
- 工程案例
- 推薦閥門
- 13821179269（微信同號）
產品優點
產品介紹

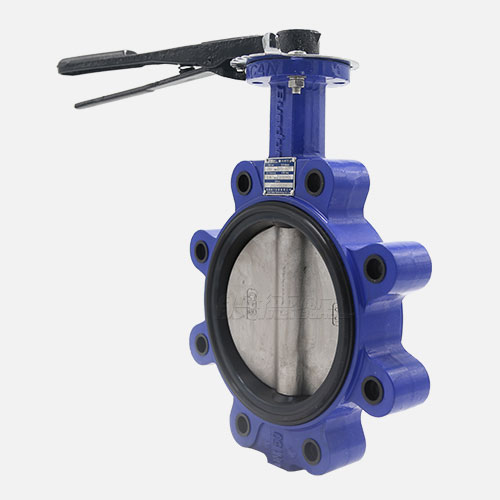

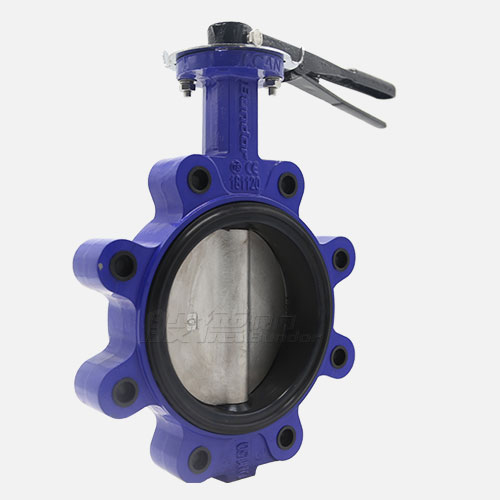

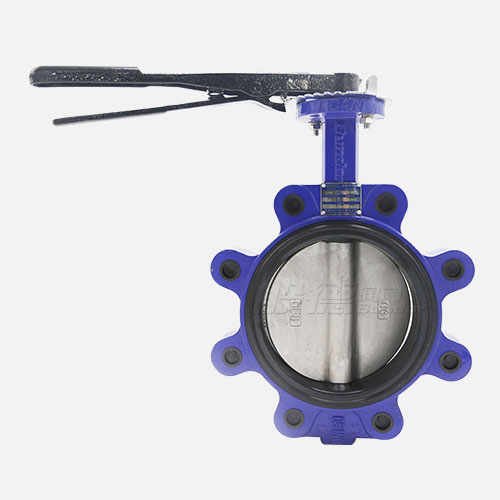

般德凸耳式蝶閥，產品配置對夾LT軟靠背閥體，CF8板，SS420軸，EPDM閥座，球鐵手柄。主要用于給排水、水處理、水利工程等領域。
產品參數

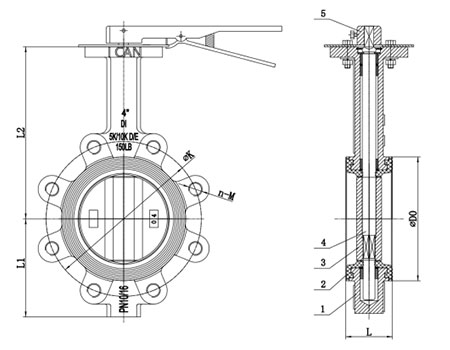

D71X凸耳式蝶閥參數信息
| 執行標準 | 名稱 | 設計及制造 | 結構長度 | 試壓標準 | 上法蘭尺寸 | 側法蘭尺寸 | ||||||
| 參照標準 | GB/T 12238 | GB/T 12221 | GB/T 13927 | ISO 5211 | CL150、PN6/10/16、 5/10K、Table D/E |
|||||||
| 零部件信息 | 名稱 | 1-閥體 | 2-閥座 | 3-蝶板 | 4-閥軸 | 5-手柄 | ||||||
| 材質 | DI | EPDM | CF8 | 420 | DI | |||||||
| 尺寸信息 | 公稱尺寸 | L | L1 | L2 | ΦD0 | Class150 | PN 16 | PN 10 | ||||
| DN | NPS（英寸） | ΦK | n-M | ΦK | n-M | ΦK | n-M | |||||
| 50 | 2" | 43 | 79 | 161 | 86 | 120.7 | 4-5/8" | 125 | 4-M16 | 125 | 4-M16 | |
| 65 | 2 1/2" | 46 | 82 | 175 | 101 | 139.7 | 4-5/8" | 145 | 4-M16 | 145 | 4-M16 | |
| 80 | 3" | 46 | 95 | 181 | 121 | — | — | 160 | 8-M16 | 160 | 8-M16 | |
| 100 | 4" | 52 | 114 | 200 | 144 | 190.5 | 4-5/8" | 180 | 8-M16 | 180 | 8-M16 | |
| 125 | 5" | 56 | 125 | 193 | 171 | 215.9 | 8-3/4" | 210 | 8-M16 | 210 | 8-M16 | |
| 150 | 6" | 56 | 139 | 209 | 200 | 241.3 | 8-3/4" | 240 | 8-M20 | 240 | 8-M20 | |
產品專利
防飛出閥桿專利 CN201822244366.X
般德閥門專利防飛出閥桿結構，能防止因流體介質的壓力太大導致閥桿脫離飛出，增加閥門的安全可靠性。
