可提供試壓報告
所有般德的產品，均可提供出廠試壓報告。
-
閥體閥板使用QT450-10材料，性能強
閥體閥板均使用QT450-10材料、球化率3級以上，抗拉強度450Mpa，延展率大于10%，不易拉裂、凍裂。
-
實心體閥體，更穩定
閥體為實心體，同等口徑重量重于其他廠家。
-
標準EPDM橡膠閥座，性能可靠無泄漏
閥座橡膠使用符合標準的EPDM/PTFE橡膠，蝶閥的回彈性及拉力更穩定可靠，啟閉10000次以上無泄漏。
-
特殊工藝噴涂閥體，36個月不變色
閥體外表采用靜電粉末熱噴噴涂工藝，更加環保、耐候性更高，保證閥體36個月不變色。
-
每臺產品熱縮膜獨立包裝，隔灰又防潮
每臺般德產品均采用熱縮膜獨立包裝，并內置干燥劑，隔離空氣灰塵、利于存放，避免受潮引起的產品銹蝕。
-
雙活塞齒條結構氣動頭，輸出扭矩恒定
氣動頭采用雙活塞齒條式結構，嚙合精確，效率高，輸出扭矩恒定。
-
擠壓鋁合金缸體，強度硬度高
缸體為擠壓鋁合金，強度硬度高。采用低摩擦材料制成的滑動軸承，摩擦系數低，轉動靈活，使用壽命長。
-

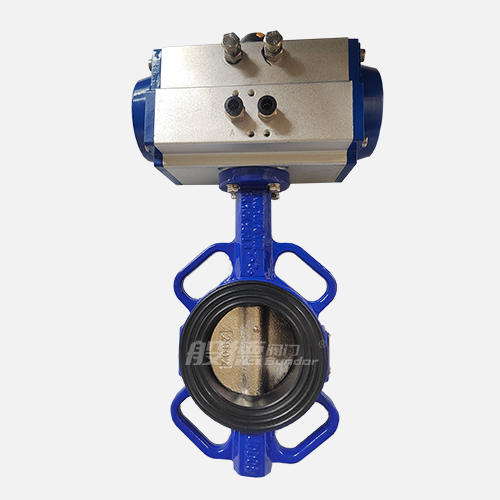

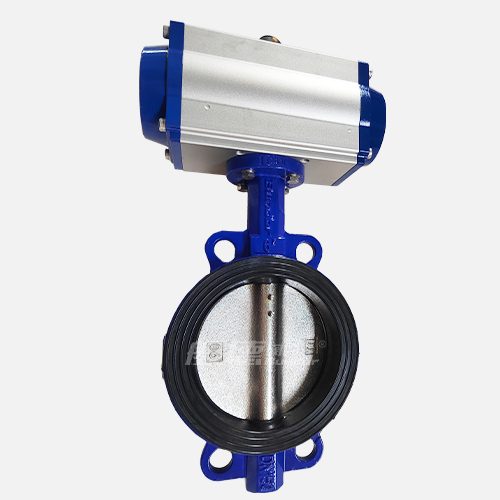

D671X-16氣動蝶閥
【產品型號】: D671X-6/10/16Q
【通 徑】: DN50-DN1200
【公稱壓力】: PN6/10/16
【適用溫度】: -20～120℃
【適用介質】: 淡水、污水、海水、弱酸堿、空氣、蒸汽等
【閥體材質】: 球墨鑄鐵
新型蝶閥閥體專利：CN201520267217.9
蝶閥外觀專利：CN201830771212.9
蝶閥寬邊閥座專利：CN201520397103.6
咨詢熱線：
13821179269（微信同號）更新時間：2017-11-10 11:54:49
產品介紹
- 產品優點
- 產品參數
- 產品專利
- 售后服務
- 工程案例
- 推薦閥門
- 13821179269（微信同號）
產品優點
產品介紹
般德閥門公司生產的D671X-10/16寬邊對夾氣動蝶閥，在對夾蝶閥上面配上氣動執行器。它的優點在于，氣動執行器的執行速度相對較快，不需要工人親力親為，很大程度上節約了人力資源和時間。氣動對夾蝶閥可用于現場要求空間比較窄、管道距離較短的場合。蝶閥體內無連桿、螺栓等、工作可靠、使用壽命長，可以多工位安裝，不受介質流向影響。D671X中線對夾氣動蝶閥廣泛地應用到冶金、電力、石油、化工、空氣以及給排水等腐蝕性介質的管道上，是調節流量和截?cái)嗔黧w的裝置。
產品參數
對夾氣動蝶閥參數信息
| 閥門執行標準 | 名稱 | 設計與制造 | 結構長度 | 試壓標準 | 上法蘭尺寸 | 側法蘭尺寸 | ||
| 參照標準 | GB/T 12238-2008 | GB/T 12221-2008 | GB/T 13927-2008 | ISO 5211 | CLASS150/PN6/PN10/PN16/5K/10K/TABLE D/TABLE E | |||
| 主要零部件信息 | 名稱 | 1-閥體 | 2-閥座 | 3-蝶板 | 4-閥軸 | 5-氣動執行器 | ||
| 材質 | 球墨鑄鐵DI | 三元乙丙橡膠EPDM | 不銹鋼304 | 不銹鋼410 | 組件 | |||

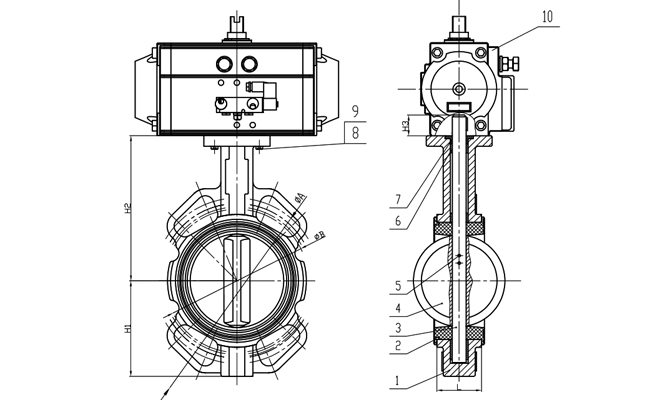

| 尺寸信息 | DN | NPS（英寸） | H1 | H2 | H3 | ∅A | ∅B | L |
| DN50 | 2" | 75 | 129 | 32 | 125 | 105 | 43 | |
| DN65 | 2.5" | 82 | 136 | 32 | 145 | 127 | 46 | |
| DN80 | 3" | 99 | 153 | 32 | 160 | 145 | 46 | |
| DN100 | 4" | 110 | 167 | 32 | 190.5 | 165 | 52 | |
| DN125 | 5" | 125 | 193 | 32 | 216 | 200 | 56 | |
| DN150 | 6" | 145 | 209 | 32 | 241.3 | 225 | 56 | |
| DN200 | 8" | 170 | 251 | 40 | 298.4 | 280 | 60 | |
| DN250 | 10" | 210 | 280 | 45 | 361.9 | 350 | 68 | |
| DN300 | 12" | 240 | 315 | 45 | 431.8 | 400 | 78 | |
| DN350 | 14" | 260 | 348 | 45 | 476.2 | 445 | 78 | |
| DN400 | 16" | 295.5 | 392.5 | 52 | 540 | 510 | 102 | |
| DN450 | 18" | 401.5 | 322.5 | 52 | 585 | 565 | 114 | |
| DN500 | 20" | 451.5 | 362.5 | 64 | 650 | 620 | 127 | |
| DN600 | 24" | 541.5 | 428.5 | 70 | 770 | 725 | 154 | |
| DN700 | 28" | 暫缺 | ||||||
| DN800 | 32" | |||||||
| DN900 | 36" | |||||||
| DN1000 | 40" | |||||||
| DN1200 | 44" | |||||||
產品專利
新型蝶閥閥體專利 CN201520267217.9
般德閥門專利閥體，蝶閥閥體能適用于主要工業國家對管道側法蘭的規定安裝，增加了蝶閥的適用范圍。
蝶閥外觀專利 CN201830771212.9
采用般德閥門專利閥體外觀。
蝶閥寬邊閥座專利 CN201520397103.6
般德閥門專利寬邊閥座，閥座具有密封面寬、密封效果好、安裝拆卸簡單等效果，大大地解決了傳統蝶閥閥座密封面泄漏等問題。
